EC Insulator Jiangxi Co., Ltd. er en av de mest pålitelige produsentene og leverandørene av 750 kva tørr type transformator i Kina. Med rikelig erfaring er vi forpliktet til å tilby tilpasset service av høy kvalitet. Ta gjerne engros premium 750 kva tørr type transformator laget i Kina her fra vår fabrikk.

Produktintroduksjon

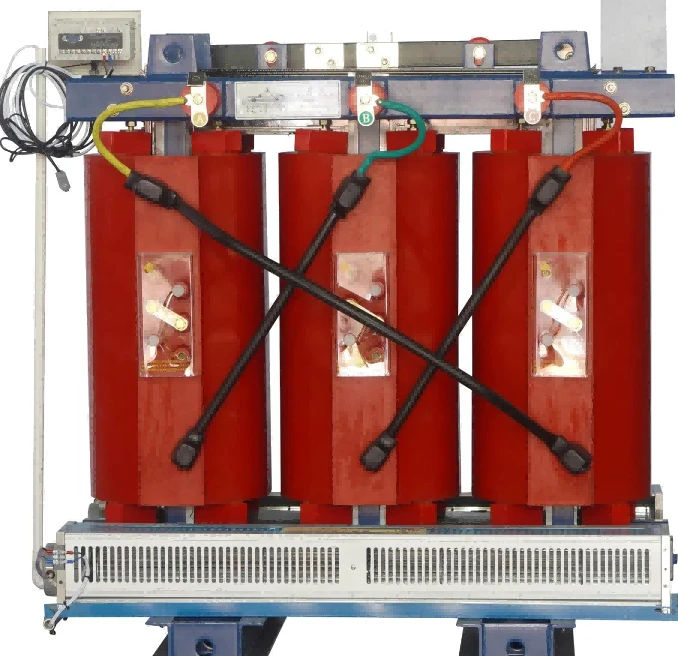

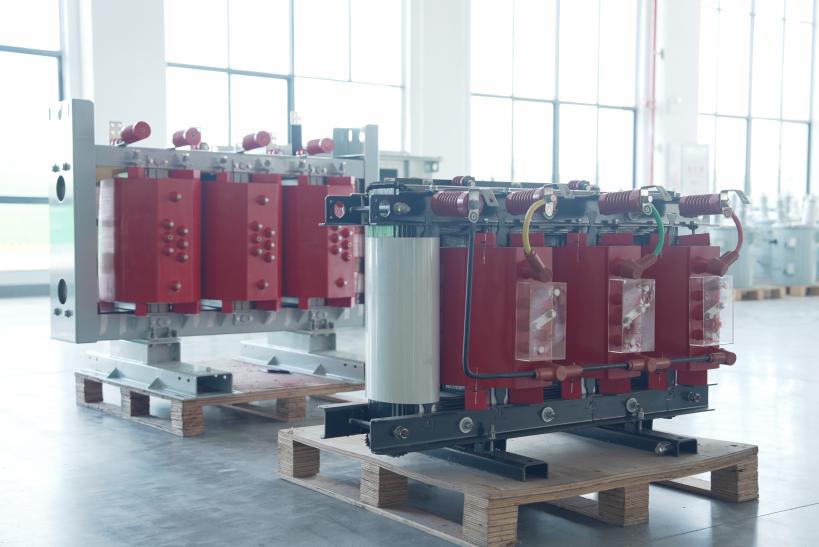

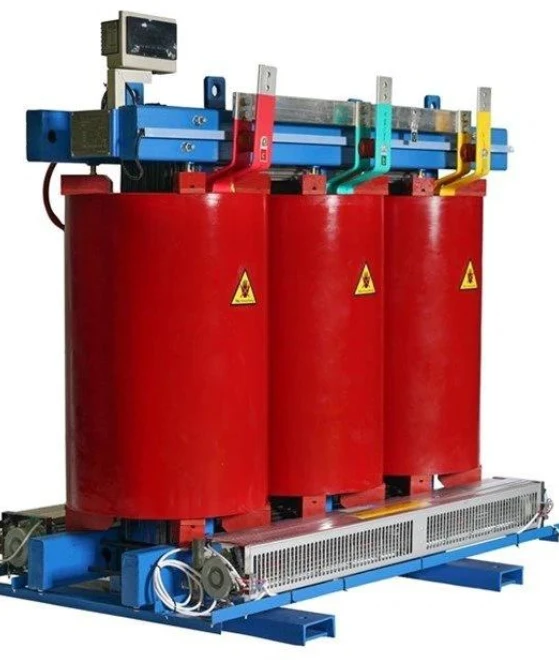

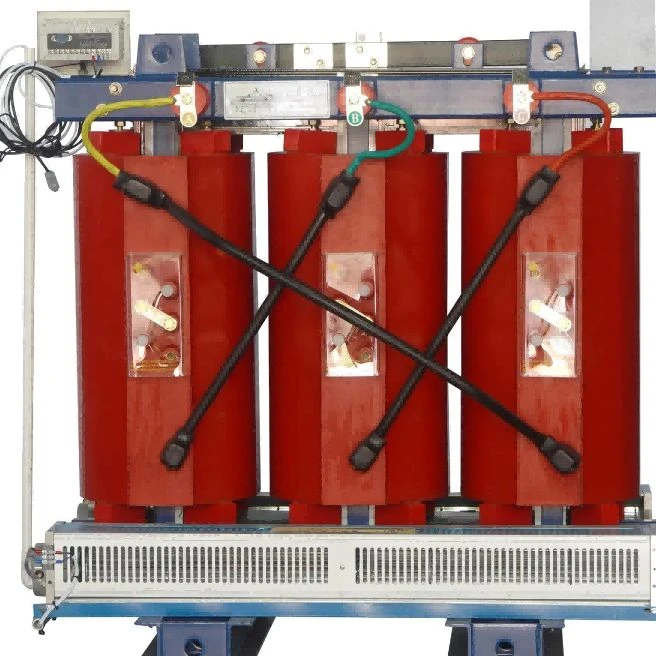

750kVA tørrtransformatoren velges vanligvis for innendørs distribusjonssystemer der strømforsyning med middels-kapasitet er nødvendig for industrielle og kommersielle anlegg. Typiske bruksområder inkluderer produksjonsanlegg, kontorbygg, sykehus, datasentre og andre prosjekter med dedikerte elektriske rom.

I mange installasjoner bestemmes transformatorkapasiteten av mer enn dagens effektbehov. Utstyrsegenskaper, driftsplaner, fremtidig lastutvidelse og tilgjengelig installasjonsplass gjennomgås også under valgstadiet.

Ved å bruke epoksyharpiksstøpt isolasjon i stedet for flytende isolasjon, unngår denne transformatoren oljelekkasjebekymringene som normalt er forbundet med oljenedsenkede enheter. Den solide isolasjonsstrukturen reduserer også rutinemessig vedlikeholdsarbeid knyttet til oljeinspeksjon og utskifting.

For en 750kVA tørr type transformator, må elektriske parametere som spenningsforhold, frekvens, impedansspenning og tilkoblingsgruppe bekreftes før produksjon. Disse detaljene påvirker direkte viklingsdesign, temperaturytelse og kompatibilitet med kundens distribusjonsnettverk.

Teknisk design og hovedfunksjoner

Transformatorytelsen avhenger av koordineringen mellom magnetkretsen, viklingsarrangementet og isolasjonssystemet.

Kornorienterte-silikonstålplater brukes til kjerneenheten. Under produksjon kontrolleres skjæreprosessen og stablingstilstanden nøye fordi kjernekvaliteten har en direkte innflytelse på tap uten-last, driftseffektivitet og akustisk ytelse.

Vikleseksjonen bruker oksygen-frie kobberledere. Sammenlignet med vanlige ledermaterialer bidrar kobber med stabil ledningsevne til å opprettholde strømoverføringsytelsen under kontinuerlige belastningsforhold. Viklestrukturen er også designet med hensyn til mekanisk styrke under kortslutningsforhold.

En vakuumepoksyharpiksstøpeprosess påføres etter spoleproduksjon. I stedet for bare å dekke viklingsoverflaten, trenger harpiksen gjennom isolasjonshull og danner en kompakt solid struktur etter herding. Kontroll av vakuumtrykk, harpikstilstand og herdetemperatur er viktig i dette stadiet.

For applikasjoner som krever overvåking av driftstilstand, kan PT100 temperatursensorer installeres på viklingsfaser. Temperaturdata som samles inn under drift kan hjelpe vedlikeholdspersonell med å identifisere unormale temperaturendringer på et tidlig stadium.

Applikasjoner og installasjonsbetingelser

Fabrikker med produksjonsutstyr er et av de vanlige bruksområdene for dette kapasitetsområdet. I slike prosjekter tar ingeniører vanligvis hensyn til motorens startstrøm, belastningssvingninger og påvirkningen av kraftelektronisk utstyr.

Næringsbygg og offentlige anlegg har ofte ulik prioritering. Begrenset elromsplass, ventilasjonsarrangement, støykrav og brannvernforskrifter kan påvirke endelig installasjonsplan.

Sykehus og datasentre krever stabil elektrisk drift fordi mange tilkoblede systemer ikke tåler uventede avbrudd. Transformatorvalg vurderes derfor sammen med den overordnede kraftfordelingsdesignen.

Miljøforhold bør ikke overses ved prosjektering. Temperatur, fuktighet, høyde og forurensningsnivå kan påvirke isolasjonskoordinering og kjøleytelse, spesielt i kystområder eller industriområder.

Produksjonsprosess og kvalitetskontroll

Produksjonen starter med innkommende materialkontroll. Silisiumstålplater, kobberledere, epoksyharpiksforbindelser og isolasjonsmaterialer kontrolleres før de går inn i verkstedet.

Etter materialgodkjenning fortsetter produksjonsprosessen med kjernemontering, spoleproduksjon, isolasjonsbehandling og sluttmontering. Hvert trinn har sine egne kontrollkrav fordi elektrisk ytelse avhenger av nøyaktigheten til flere produksjonstrinn.

Vakuumstøping er en kritisk del av produksjon av tørr type transformatorer. Teknikere overvåker harpikstemperatur, vakuumforhold og herdetid under prosessen for å opprettholde isolasjonskonsistens gjennom hele viklingsstrukturen.

Før forsendelse gjennomgår ferdige transformatorer fabrikktesting. Standard inspeksjonselementer inkluderer isolasjonsmotstand, viklingsmotstand, spenningsforhold, dielektrisk motstand og temperaturstigningstester.

Testresultater registreres sammen med produksjonsdokumenter for kvalitetssporing og kundegjennomgang.

Tekniske spesifikasjoner

Punkt	Beskrivelse
Produkttype	Tørr type distribusjonstransformator
Nominell kapasitet	750kVA
Fase	Trefase
Hyppighet	50Hz / 60Hz
Primær spenning	Tilpasset
Sekundær spenning	Tilpasset
Isolasjonssystem	Epoksyharpiksstøpt isolasjon
Kjølemetode	Air Natural Cooling (AN)
Kjernemateriale	Korn-orientert silisiumstål
Vikle materiale	Oksygen-Fri kobber
Isolasjonsklasse	F/H klasse
Temperaturovervåking	PT100 sensorer
Gjeldende standard	IEC 60076

Ytterligere elektriske parametere, inkludert impedansspenning, vektorgruppe og krav til kapsling, blir evaluert basert på prosjektforhold.

Produksjonskontroll og teknisk støtte

Kvalitetsstyring utføres gjennom hele produksjonsprosessen i stedet for bare på sluttinspeksjonsstadiet.

Materialkontroll, prosessovervåking og elektrisk testing kombineres for å opprettholde konsistens mellom ulike transformatorenheter. Spesiell oppmerksomhet rettes mot isolasjonskvalitet, monteringsnøyaktighet og testresultater.

For internasjonale prosjekter kan kunder kreve tekniske filer før installasjon eller godkjenning. EC INSULATOR kan utarbeide spesifikasjoner, tegninger, testprotokoller og andre relaterte dokumenter for teknisk gjennomgang.

Kommunikasjon under prosjektet fokuserer hovedsakelig på å bekrefte tekniske detaljer, unngå forskjeller mellom den opprinnelige designinformasjonen og det endelige leverte utstyret.

Ofte stilte spørsmål

Fabrikken vår planlegger å legge til nytt utstyr. Hvordan kan vi vite om 750kVA er egnet?

Den passende kapasiteten avhenger av den faktiske elektriske belastningen i stedet for bygningens størrelse.
For eksempel kan produksjonsutstyr med motorer skape høyere startstrøm enn vanlig kontorbelastning. Lastegenskaper, arbeidstid og mulig fremtidig utvidelse bør vurderes før du velger transformatorklassifisering.

Kan transformatoren leveres til forskjellige spenningssystemer?

Ja. Ulike spenningskonfigurasjoner kan produseres.
Kunder gir vanligvis informasjon om det lokale nettet, inkludert primærspenning, sekundærspenning, frekvens og tilkoblingskrav. Ingeniørteamet gjennomgår disse detaljene før de avslutter designet.

Hvilken informasjon skal gis for tilbud?

Grunnleggende prosjektinformasjon inkluderer transformatorkapasitet, spenningsnivå, frekvens, fasenummer og installasjonssted.
Hvis prosjektet involverer spesielle forhold som stor høyde, høy temperatur eller forurensede omgivelser, er ytterligere detaljer nyttige for teknisk evaluering.

Hvilke tester utføres før levering?

Hver transformator inspiseres før forsendelse.
Rutinemessige fabrikktester inkluderer isolasjonsmotstand, viklingsmotstand, spenningsforhold og dielektrisk tåletesting. Testrapporter kan leveres sammen med forsendelsesdokumentene.
